TP Virtuel
On utilisera ce site : https://phet.colorado.edu/fr/simulation/circuit-construction-kit-dc
1. Introduction
Prise en main du logiciel (inutile de regarder la vidéo si vous êtes en classe, elle ne sert que pour les absents)
2. Travail à faire
a. Créer le dossier Physique
Dans votre zone personnelle, créer un dossier Physique pour y déposer les images que vous enverrez par la suite.
puis
b. Circuit 01
A l'aide du logiciel, réaliser le circuit suivant :
Attention, il faut bien respecter les branchements (si un dipôle est relié à la borne +, il n'est pas relié à la borne -).
Si l'interrupteur est ouvert, il n'est pas fermé.
Faire une capture d'écran et sauvegarder l'image dans le dossier avec le nom 01.png :
c . Circuit 01
A l'aide du logiciel, réaliser le circuit suivant :
Attention, il faut bien respecter les branchements (si un dipôle est relié à la borne +, il n'est pas relié à la borne -).
Si l'interrupteur est ouvert, il n'est pas fermé.
Faire une capture d'écran pour ce circuit 02
d. Trouver 2 circuits différents…
… pour faire briller 2 lampes en même temps.
Le circuit ne doit comporter que des lampes, des fils et une pile.

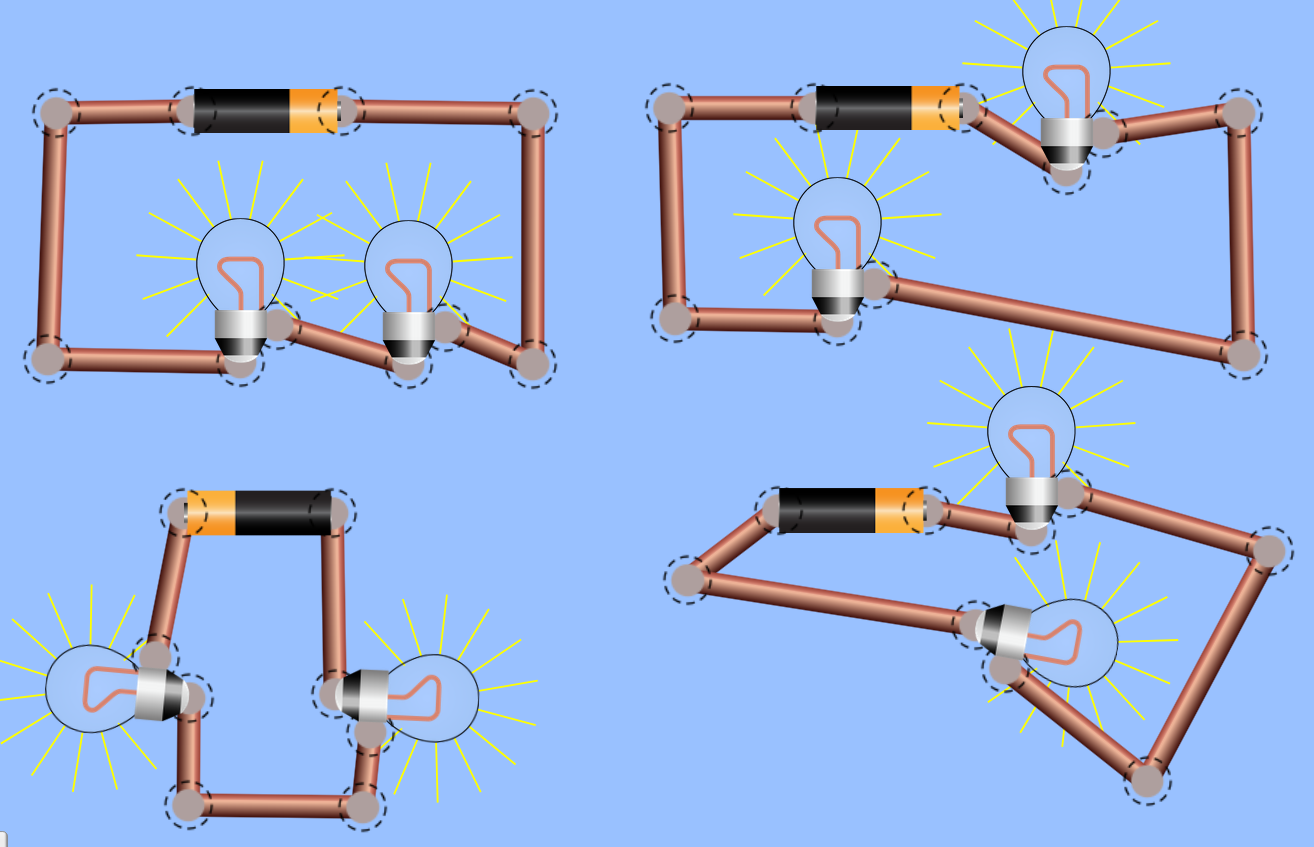

Attention, les 4 circuits suivants sont identiques
Sur le cahier côté exercice, faire les 2 schémas correspondants à vos 2 circuits.
3.4. Travail D : Trouver 4 circuits différents…
… pour faire briller 3 lampes en même temps.
Le circuit ne doit comporter que des lampes, des fils et une pile.
Sur le cahier côté exercice, faire les 4 schémas correspondants à vos 4 circuits.
